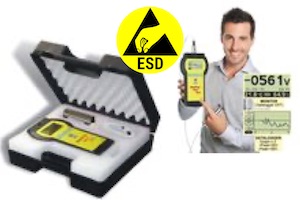

Kit de test du marcheur ESD pour mesurer la charge accumulée par le marcheur dans des zones EPA permettant de sécuriser les productions électroniques norme IEC 61340-5-1

Conformez vous aux standards ESD

Les productions électroniques sont très sensibles aux décharges électrostatiques (ESD).
La norme IEC EN 61340-5-1 et son équivalent ANSI/S20.20 imposent que le potentiel électrique des objets manipulés par le personnel soit toujours inférieur à 100 V.

Ainsi, le potentiel électrique du corps de l’opérateur qui marche (HBV Human  Body Voltage) doit toujours être inférieur à 100 V dans la zone EPA protégée des décharges électrostatiques ESD.

La norme impose un contrôle périodique pour vérifier que le système opérateur + chaussures ESD + sol EPA maintient un  HBV toujours inférieur à 100 V.
Les personnes qui travaillent debout et ne portent donc pas de bracelet ESD peuvent ainsi manipuler et transporter cartes électroniques et composants en toute sécurité.

Walking Test EVO idéal pour réaliser vos contrôles ESD en toute simplicité

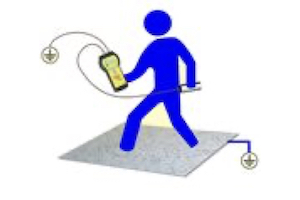

Schéma d'utilisation du Kit Walking Test EVO de Iteco distribué par Cepelec, pour s'assurer que les productions électroniques sont réalisées dans de bonnes conditions ESD

Entièrement portable, le Walking Test EVO de Iteco permet à l’opérateur d’effectuer seul, en toute autonomie, les mesures dites « test du marcheur » prescrites par la norme IEC EN 61340-5-1.

L’opérateur réalise son test du marcheur en suivant le pattern préconisé.
L’ensemble des mesures est enregistré dans la mémoire interne de l’appareil.
Une visualisation graphique sur l’écran LCD du Walking Test EVO permet une première analyse rapide directement dans la zone EPA.

Pour chaque test, l’humidité, la température, la date et l’heure sont relevées.
Les données de test peuvent ensuite être exportées sur un PC.

CaractéristiquesWalking Test EVO Iteco
Gamme de mesure– 1050 V à + 1050 V
Résolution1 V
Précision5% ou +/- 5 V
Résistance d’entrée100 TeraOhm
Humidité1 à 95 % RH
précision +/- 2% RH
Température-20°C à +60°C
précision +/- 1°C
AfficheurLCD graphique
128 x 64 pixels
68 x 51 mm
Alimentation6 piles alcalines LR6 1.5 V
Dimensions appareil243 mm x 130 mm x 60 mm
Dimensions sondediamètre 35 mm
longueur 130 mm
Poids sonde250 g
Capacité datalogger10 graphiques max
2 minutes 30 secondes max total
Fréquence échantillonnage200 Hz
InterfaceUSB
Inclusinstrument
sonde
piles
malette
Optionscertificat de recalibrage
certificat de tarage traçable ISO 9000
