Préparation des composants & kits
Justesse de vos stocks et en-cours
Le comptage est une opération inévitable dans l’industrie électronique :
préparation des lots de production
kits de pièces détachées
inventaires permanents
La fiabilité du comptage vous permet de maintenir la qualité de vos stocks et d’éviter gaspillages et manquants.

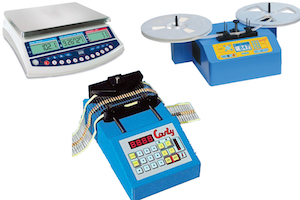

Les balances et les compteuses de composants vous font ainsi gagner en productivité.

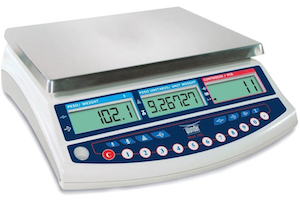

Balances compteuses
Cepelec propose 2 modèles de balances compteuses pour la préparation de kits ou la réalisation d’inventaires.
Le plateau de charge est en acier inoxydable, le clavier à membrane étanche et les 3 écrans rétro-éclairés.
Sa grande autonomie permet une flexibilité d’utilisation.
Vous pouvez obtenir un certificat d’étalonnage.
caractéristiques des balances compteuses
Comptez vos composants électroniques traditionnels
La compteuse de composants County EVO de Iteco s’utilise dans les deux directions, aussi bien pour les composants axiaux que radiaux.
2 versions sont disponibles :
alimentation secteur
avec batterie rechargeable
2 modes de fonctionnement au choix :
mode totaliseur
mode préprogrammé : une alarme sonore est émise quand le nombre de composants spécifié est atteint.
Un kit spécifique s’adapte pour compter les composants CMS.
Un lecteur code barre, une imprimante thermique peuvent être connectés pour plus de productivité.
caractéristiques des compteuses de composants

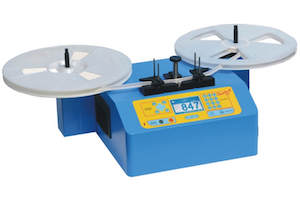

Une compteuse dédiée aux CMS
La compteuse de composants CMS County-S EVO de Iteco est motorisée et déduit le nombre de composants par le comptage du nombre de trous dans la bande.
2 modes sont disponibles :
mode totaliseur
mode préprogrammé : la compteuse s’arrête quand le nombre de composants spécifié est atteint.
L’afficheur digital permet de visualiser le nom de l’opérateur, le nombre de composants, l’heure et la date, la direction de comptage et le nombre de trous par composants.
Une option permet de détecter les composants manquants dans les bobines de CMS.
À la fin du comptage, le nombre de composants détectés ainsi que le nombre de composants manquants apparait sur l’afficheur.
caractéristiques des compteuses de composants
voir aussi location balances et compteuses
caractéristiques des balances compteuses
caractéristiques des compteuses de composants
fiche technique balances compteuses
fiche technique compteuses County & County-S
catalogue des produits Iteco distribués par Cepelec
| Balances compteuses | JSC3 | JSC6 |
|---|---|---|
| Capacité | max 3 kg | max 6 kg |
| Précision | 0.05 g | 0.1 g |
| DImension plateau de comptage | 290 mm x 220 mm | |
| Dimension balance | 310 mm x 330 mm x 120 mm | |
| Poids balance | 4.5 kg | |
| Matériaux | structure ABS plateau en acier inoxydable clavier à membrane étanche |
|
| Écran | LCD 3 mm x 18 mm rétro éclairé | |
| Alimentation | batterie rechargeable 50 heures ou alimentation externe 12 V – 100 mA |
|
| Accessoires inclus | batterie alimentation niveau pied ajustable housse de protection |
|
| Fonctions | échantillonnage poids moyen par pièce contrôle poids ou pièce cumul en mémoire tare semi automatique ou pré-enregistrée 200 mémorisations de poids unitaires remise à « 0 » marche – arrêt programmable avertissement batterie faible |
|
| Option imprimante thermique LP-50 Variables imprimées : poids net, poids brut et tare, poids unitaire, Nombre total de pièces, unité de mesure |
||
| Option câble connexion balance – imprimante RS232 | ||
| Option câble de connexion balance – PC RS232 – USB | ||
| Rouleau d’étiquettes hauteur 25 mm Largeur étiquette 55 mm |
||
| Rouleau d’étiquettes hauteur 75 mm Largeur étiquette 55 mm |
||
| Rouleau de papier thermique continu Largeur papier 57 mm |
||
| Option logiciel de personnalisation d’impression Variables gérée par l’imprimante via le PC : en-tête, descriptions, logo et images, date et heure, code barre contenant les variables de sortie de la balance 9 formats de sortie d’impression |
||
| Certificat de calibration | ||
| Compteuses | COUNTY EVO | COUNTY-S EVO |
|---|---|---|
| composants traditionnels | 2 directions – droite ou gauche axiaux ou radiaux | 2 directions – droite ou gauche |
| diamètre mini des pattes | 0.4 mm | |
| largeur bande composants axiaux | 55 mm – 110 mm | |
| largeur bande composants radiaux | 18 mm max | |
| diamètre composant | 14 mm max | |
| composants CMS | possible avec adaptateur | vitesse max 220 pièces/seconde |
| diamètre bobine | 380 mm max | 400 mm max 650 mm max avec support optionnel |
| hauteur bande | 56 mm max | |
| comptage | 6 chiffres – max 999 999 | |
| diviseur | 1 -2 – … 19 (nb pattes par composant) | 1 -2 – … 19 (nb trous par composant) |
| multiplicateur | 2 – 3 – 4 ( pour comp 0402, 0201, 01005) | |
| mode comptage | totalisateur préselection – alarme sonore quand le nb est atteint | totalisateur préselection – alarme sonore quand le nb est atteint pas à pas – 1 composant à la fois verification composant absent (option) |
| affichage | 4 chiffres, hauteur 13 mm | LCD retroéclairé 74 mm x 46 mm |
| fonctions | auto-calibrage et auto-diagnostic mémorisation dernière valeur mémorisation conditions comptage | vitesse avancement réglable identification opérateur (10 opérateurs max) enregistrement 500 derniers travaux mémorisation accumulation totaux partiels |
| alimentation | 230 V – 50Hz – 60 Hz batterie optionnelle | 230 V – 50Hz – 60 Hz |
| dimensions | 240 mm x 130 mm x 110 mm | 525 mm x 340 mm x 110 mm |
| poids | 1.8 kg | 9.5 kg |
| accessoires | porte bobine et poignée pour composants traversants en bande adaptateur CMS, plan de travail 2 axes, poignée pour support bobine CMS, bobine vide en aluminium | |
| compléments (sauf pour EVO secteur) | lecteur code barre et câble imprimante thermique directe rouleau 1360 étiquettes 57 mm x 51 mm certificat de tarage ISO 9002 |
|
| logiciel | EVO Manager for Windows | |
