Économique et compact
Purex Fumecube et Fumecube Max sont des extracteurs d’air peu encombrants, silencieux et simples à installer.
Le système de traitement des polluants de l’air élimine les polluants et gaz générés par le brasage manuel.
Ces machines Purex protègent le personnel des inhalations de poussières et fumées toxiques.
Une LED indique l’état du filtre :
rouge = filtre à changer
jaune= filtre bientôt plein
vert = filtre en état optimal de fonctionnement

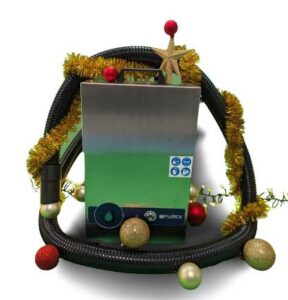

Extracteur Purex Fumecube Max pour les applications laser
Les applications de marquage laser ou de gravage laser produisent des gaz et des fumées très chargées en particules solides.
Ces vapeurs et fumées sont toxiques pour les opérateurs.
De surcroît, une extraction des fumées et des particules est indispensable pour ne pas détériorer la lentille optique du laser.

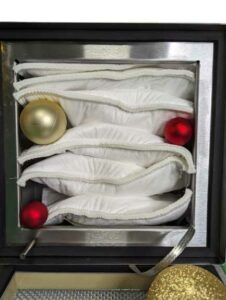

Purex Fumecube Max comporte un préfiltre labyrinthe dont la surface de filtration est accrue pour piéger les particules solides émises par les lasers.
Adaptable
Les extracteurs Purex Fumecube et Purex Fumecube Max existent avec une entrée flexible et 1 ou 2 bras pour s’adapter à votre environnement de travail.
Ces deux machines peuvent être contrôlées via une interface machine ou un interrupteur déporté ou à pédale.

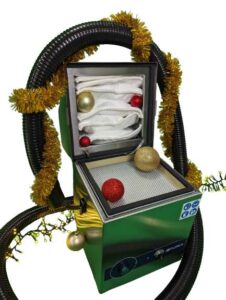

Filtres et préfiltres
Les filtres HEPA 14 captent 99.997% des particules jusqu’à 0.3 microns.
Le charbon actif présent dans les préfiltres permet au filtre principal d’avoir une durée de vie plus longue.
Le filtre charbon actif diffère suivant les applications : découvrez notre large choix de charbons actifs selon le type de COV (composés organiques volatils) à traiter.
L’extracteur de fumées Purex Fumecube Max dispose d’un préfiltre labyrinthe, idéal pour traiter la pollution émise par les applications laser.
Large gamme d’accessoires et pièces de rechange
Plusieurs configurations sont possibles :
sans bras (flexible)
mono-tension ou multi-tensions
1 bras
2 bras
Applications des extracteurs Purex Fumecube & Fumecube Max
Les plus Cepelec
Bon fonctionnement des extracteurs Purex
| Extracteur de polluants | Purex Fumecube | Purex Fumecube Max |
|---|---|---|
| Technologie | Analogique | Analogique |
| Volume d’extraction | 170 – 220 m3/h Débit d’air réglable | 170 – 220 m3/h Débit d’air réglable |
| Applications | brasage électronique | marquage laser gravage laser |
| Compatible | 1 ou 2 bras 38 mm | 1 ou 2 bras 38 mm |
| Hauteur | 366 mm | 493 mm |
| Largeur | 308 mm | 308 mm |
| Profondeur | 294 mm | 330 mm |
| Portabilité | Facile à déplacer | Facile à déplacer |
| Poids | 12 kg | 14 kg |
| Tension d’alimentation | 120 – 230 V 50 – 60 Hz |
|
| Puissance | 0.14kW – 0.21 kW | |
| Niveau sonore | < 60 dBa | |
| Type(s) de filtre principal | HEPA/Chimique HEPA/Chimique (Salle blanche) Chimique Solvant Chimique (Spécial) |
|
| Type(s) de préfiltre | F5 Tampon F6 F8/F9 Labyrinthe |
|
| Connexions | 1 x 50 mm x 2m tuyau flexible 2 x manchons 1 x support de table 1 x 38 mm bras flexible en acier innoxidable 1 x 38 mm sortie pointe de stylo 1 x 95 mm sortie conique 1 tuyau avec manchon et valve de 50 mm x 2m Bras flexible: 38, 50 mm Bras 50 mm + hotte 315 x 265 mm Seulement 2 m x 50 mm tuyau flexible avec 2 manchons Machine + Kit 1 bras 38 mm: 1 x 80 – Réducteur 51 mm 1 entrée 1 x 2 m x 50 mm tuyau flexible 2 x manchons 1 x 38 mm bras flexible en acier inoxydable avec valve 1 x 95 mm sortie conique 1 x 38 mm sortie pointe de stylo 1 x pince support de table Machine + Kit 2 bras 38mm: 1 x 80 – Réducteur 51 mm 2 entrées 2 x 2 m x 50 mm tuyau flexible 4 x manchons 2 x 38 mm bras flexible en acier inoxydable avec valve 2 x 95 mm sortie conique 2 x 38 mm sortie pointe de stylo 2 x pinces support de table | Machine + Kit tuyau: 3 m x 50 mm tuyau flexible 2 x manchons Machine + Kit 1 bras 38 mm: 1 x 80 – Réducteur 51mm 1 entrée 1 x 2 m x 50 mm tuyau flexible 2 x manchons 1 x 38 mm bras flexible en acier inoxydable avec valve 1 x 95 mm sortie conique 1 x 38 mm sortie pointe de stylo 1 x pince support de table Machine + Kit 2 bras 38 mm: 1 x 80 – Réducteur 51 mm 2 entrées 2 x 2 m x 50 mm tuyau flexible 4 x manchons 2 x 38 mm bras flexible en acier inoxydable avec valve 2 x 95 mm sortie conique 2 x 38 mm sortie pointe de stylo 2 x pinces support de table |
| Inclus | 1 Filtre principal 1 Préfiltre 1 ou 2 Kits de connexion Câble d’alimentation Manuel d’utilisation |
|
| Options | Bras de remplacement: 38 mm x 1.5 m 38 mm x 0.75 m 38 mm x 0.5 m Interface: contrôle à distance pour démarrer l’extracteur Purex et avertir s’il est en alarme |
|
