Cepelec distribue les fers à souder et les outils de réparation et dessoudage Weller pour stations de brasage, air chaud et réparation WX, WXsmart et WT

3 étapes pour choisir l’outil de brasage Weller ESD adapté



Étape 1 : choisir la taille du composant ou du joint de soudure

XS : très petite brasure – 0,25 mm – 1,25 mm
S : petite brasure – 0,8 mm – 1,6 mm
M : moyenne brasure – 1,0 mm – 3,0 mm
L : grosse brasure sur plan de masse
XL : très grosse brasure sur gros plan de masse ou blindage

Étape 2 : choisir le niveau d’énergie nécessaire

ME : niveau d’énergie moyen
HE : niveau d’énergie élevé

Étape 3 : choisir parmi les 3 technologies

Weller propose 3 technologies de gestion de la température des fers.

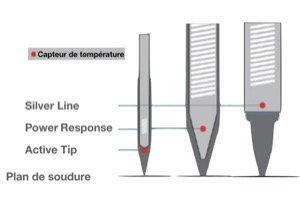

Schéma de principe des 3 technologies de chauffe de Weller distribué par Cepelec : Active Tip, Power Response, Silver Line

Active Tip : pour des brasures de taille XS à M, y compris sous microscope(MS). Niveau d’énergie ME ou HE. Accepte les pannes de types RT et RTW. Temps de montée en température : 3 secondes.

Power Response ou Fast Response : très large gamme d’outils permettant de braser tout type de composants, niveaux d’énergie de ME à HE. Types de pannes acceptées XNT, XT et XHT

Silver Line : Fers 80 Watts pour les brasures de taille XS à M avec besoin en énergie ME . Fers 150 et 200 Watts pour les brasures L et XL, énergie ME ou HE. Types de pannes LT, LHT et XHT.

3 types d’outils pour dessouder efficacement et pour réparer



Les outils Weller garantissent la protection de vos PCBA contre les décharges électrostatiques (ESD).

Fers à dessouder : DXV pour la gamme Weller WT et WXDP pour la gamme Weller WX. Antistatiques. Choix entre dessoudage vertical ou horizontal. La puissance (80 W à 120W ) permet un travail rapide, la montée en température se fait en 35 secondes.

Fers à air chaud : HAP 100 ou 200 pour les stations Weller WT (100 W ou 200W), WXHAP 200 pour les stations Weller WX, ces fers à air chaud permettent de souder ou de dessouder à l’aide d’une pompe à vide les composants CMS.

Brucelles de dessoudage : pour les composants montés en surface, les brucelles chauffantes peuvent s’avérer très utiles. Plusieurs types d’outils selon la taille des composants.

Plaques de préchauffage : pour limiter les chocs thermiques lors de réparations et pour permettre de limiter le besoin en énergie apporté lors du brasage, les plaques Weller peuvent être utilisées avec les stations Weller WT et WX. Selon vos besoins leur puissance s’étale entre 80 W et 1200 W.

Brochure fers et pannes à souder Weller

Cepelec recommande les fils de soudure Almit

Cepelec recommande extracteurs de fumées de brasage Purex pour protéger la santé des opérateurs lors des opérations de brasage.

Cepelec un seul contact pour tous vos besoins d’équipements de brasage


Catalogue des produits Weller distribués par Cepelec
